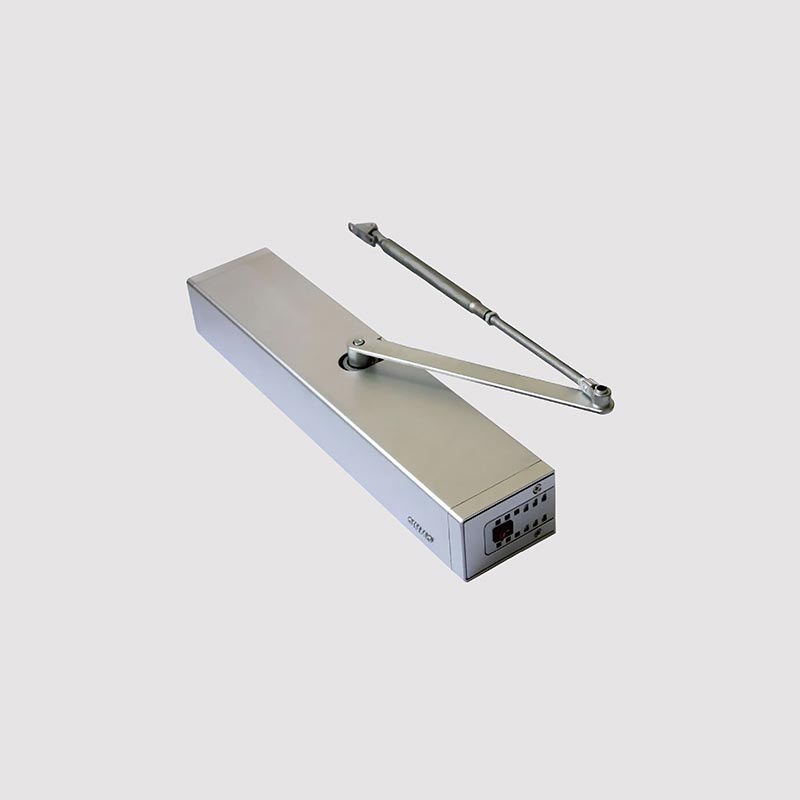

300kg 자동 스윙 오퍼레이터

OWNIC는 고품질의 300kg 자동 스윙 오퍼레이터를 공급할 수 있는 중국 소재 제조업체입니다. 150kg 모델에 비해 이 스윙 도어 오퍼레이터는 내풍성, 고주파 작동 및 고토크 제어 측면에서 우수한 성능을 제공하므로 산업용 도어 시스템에 이상적으로 적합합니다.

기술 데이터:

300kg 자동 스윙 오퍼레이터는 어떻게 작동합니까?

1. 트리거 신호: 문 열림은 적외선 또는 마이크로파 센서, 수동 푸시 버튼, 출입 통제 시스템 등과 같은 다양한 방법으로 트리거될 수 있습니다.

2. 제어 시스템 처리: 신호를 수신하면 컨트롤러는 입력을 평가하고 개방 조건이 충족되는지 확인한 다음 드라이브 시스템을 활성화하라는 명령을 내립니다.

3. 모터 구동식 기계 암: 고출력 모터가 활성화되고 감소 메커니즘을 활용하여 안정적인 토크를 출력하며 기계 암 또는 연결 시스템을 움직입니다.

4. 도어 개방 과정: 기계식 암이 도어를 밀어 힌지 주위를 회전시켜 미리 설정된 각도로 엽니다. 이 프로세스는 갑작스러운 충격을 방지하는 "소프트 스타트" 메커니즘을 채택하여 300kg의 무거운 문도 부드럽게 열립니다.

5. 열린 상태 유지: 문은 조정 가능한 특정 기간 동안 열린 위치에 유지됩니다.

6. 자동 폐쇄 과정: 제어 시스템은 문을 닫으라는 명령을 내립니다. 모터가 방향을 반대로 바꾸면서 도어가 천천히 닫히면서 꽝 닫히거나 충격이 가해지지 않아 무거운 도어에서도 안전하게 작동됩니다.

300kg 자동스윙 도어 오퍼레이터의 설치 방법은 무엇입니까?

무거운 도어 패널 구동과 관련된 특정 요구 사항으로 인해 300kg 자동 스윙 도어 작동 장치는 설치 구조, 하중 분산 및 공간 레이아웃에 대한 요구 사항이 높습니다. 세 가지 기본 설치 방법이 있으며 각각 다른 건축 조건, 문 유형 및 설계 요구 사항에 적합합니다. 프로젝트 상담 단계에서 귀하의 구체적인 상황을 분석하고 맞춤형 권장 사항을 제공해드립니다.

I. 상단 장착형 링키지 유형

스윙 도어 운영자에게 이는 가장 일반적이고 유연한 설치 방법입니다. 메인 모터 유닛은 도어 헤더 바로 위의 벽이나 빔에 장착됩니다. 고강도 링키지 암은 한쪽 끝이 모터의 출력 샤프트에 연결되고 다른 쪽 끝은 도어 리프의 상단 부분에 힌지 연결됩니다. 도어 리프는 원래 힌지를 중심으로 회전하므로 기존 도어 피벗을 교체할 필요가 없습니다.

장점:

혁신 친화적: 바닥 개조가 필요하지 않으므로 기존 건물을 업그레이드하는 데 이상적입니다.

유지관리 용이 : 본체가 노출되어 있어 도어를 분리하지 않고도 점검 및 수리가 가능합니다.

저렴한 비용: 내장된 구성 요소나 복잡한 토목 공사가 필요하지 않습니다.

설치 요구 사항:

상부 도어 헤더는 단단한 콘크리트나 강철로 제작되어야 합니다. 경량 강철 프레임은 엄격히 금지됩니다. 빈 헤드룸은 ≥ 2100mm여야 하며, 링키지 암용 장착 구멍은 도어 상부에 미리 뚫어야 합니다.

II. 상부 장착형 기어 구동형

귀하의 프로젝트가 높은 정밀도나 높은 수준의 기밀성을 요구한다면 이 설치 방법을 권장할 수 있습니다. 모터와 감속 기어박스는 상단 피벗 어셈블리에 통합되어 있습니다. 도어 리프는 상부 및 하부 피봇 소켓에 장착된 특수 하중 지지 힌지를 통해 장착됩니다. 모터는 상부 피벗 샤프트를 직접 구동하여 전체 도어 리프를 회전시킵니다.

장점:

원활한 작동: 흔들리는 연결 암이 없어 도어 리프가 안정적으로 유지되고 흔들리지 않습니다.

우수한 기밀성: 클린룸 및 실험실에서 일반적으로 사용됩니다. 씰링 스트립과 결합하면 높은 기밀성을 얻을 수 있습니다.

미적 단순성: 연결 암이 노출되지 않아 더욱 깨끗하고 유선형의 시각적 외관을 제공합니다.

탁월한 하중 분산: 도어의 무게가 상부 및 하부 피벗 간에 공유되어 힌지의 수명이 연장됩니다.

설치 요구 사항:

새로운 문 개구부를 건설하거나 기존 개구부를 완전히 구조적으로 개조해야 합니다. 하부 피벗 소켓용 베이스 플레이트는 바닥에 매립되어야 하며, 하중을 지탱하는 강판은 상부 구조물에 매립되어야 합니다. 도어 리프 자체에는 상부 피벗 샤프트를 수용하기 위해 맞춤형 절단 중앙 개구부가 필요합니다. 이 방법은 기존 구조물과 관련된 개조 프로젝트에서는 주의해서 접근해야 하며, 그러한 경우에는 권장되지 않을 수 있습니다.

III. 지상 유압 시스템

이는 고급 상업 환경과 머리 위 구조 요소가 부족한 환경을 위해 설계된 숨겨진 솔루션을 나타냅니다. 유압 실린더와 모터는 지면에 내장된 하우징 내에 통합되어 있습니다. 푸시로드가 바닥에서 위쪽으로 연장되어 도어 리프의 하단 가장자리에 연결되어 도어가 열릴 때 베이스에서 바깥쪽으로 회전합니다.

장점:

완전히 은폐됨: 머리 위에 눈에 띄는 장비가 없으므로 건물 외관의 미적 무결성이 보존됩니다.

빔이 없는 구조물에 적합: 유리 커튼월 또는 매달린 석고보드 천장이 있는 공간에 이상적입니다.

향상된 행사감: 고급 소매점, 박물관, 개인 빌라 입구에 자주 사용되어 웅장하고 예식적인 효과를 연출합니다.

설치 요구 사항:

지표면에는 트렌칭 및 사전 매립 작업이 필요합니다. 마감된 표면은 물 축적으로 인한 부식을 방지하기 위해 방수 처리를 거쳐야 합니다. 고장이 발생한 경우 점검을 위해 덮개를 들어올려야 하는데, 이는 상대적으로 불편할 수 있습니다. 또한 이 시스템은 바닥의 평탄도와 수평도에 대한 엄격한 요구 사항을 부과합니다. 프로젝트가 미적 측면을 특히 중요하게 생각하고 현장 조건이 호환된다면 이 설치 방법이 탁월한 선택이 될 것입니다.

FAQ

Q: 300kg 스윙 도어 오퍼레이터와 150kg 모델 사이의 작동 원리의 근본적인 차이점은 무엇입니까?

A: 기본 운영 논리는 동일합니다. 그러나 하드웨어 중복성은 크게 다릅니다.

모터: 300kg 자동 스윙 도어 작동 장치의 모터는 더 높은 출력과 더 두꺼운 방열판을 갖추고 있습니다.

기어 재질: 300kg 장치에는 막대한 전단력을 견딜 수 있도록 전체가 강철로 정밀 가공된 기어가 필요합니다.

스프링 강도: 도어 닫힘 기능이 장착된 경우 300kg 스윙 도어 작동 장치의 내부 리턴 스프링 압력은 표준 장치보다 2~3배 더 높습니다.

Q: 300kg 스윙 도어 오퍼레이터의 열림 속도가 상대적으로 느리게 나타나는 이유는 무엇입니까?

A: 이는 물리적인 운동 에너지의 관리 때문입니다. 300kg의 도어가 너무 빨리 움직일 경우 생성되는 운동 에너지로 인해 안전에 심각한 위험이 발생할 수 있습니다.

중부하 작업용 장치는 순전한 속도보다는 높은 토크에서 작동 안정성을 우선시하여 도어 이동 중 어느 지점에서든 즉시 정지할 수 있는 기능을 보장합니다.
